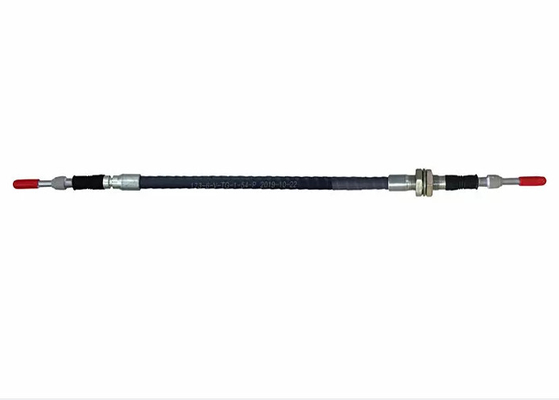

Feito sob encomenda todos os tipos do cabo de embreagem mecânico do cabo de freio do cabo do deslocamento, simples instalar e fácil manter
】 Das aplicações do 【 |
】 Material do 【 Aço Canalização e Innermember |
】 Industrial push pull do 【
Os controles de movimento de Cablecraft oferecem uma série completa dos controles push pull que fornecem meios de transmitir o movimento linear de um lugar a outro. Oferecem a facilidade da instalação assim como do desempenho superior.
O tipo controle de Bristow® é uma construção econômica para as aplicações que não exigem raios de curvatura apertados, e está a uma temperatura avaliada para o uso de um ponto baixo de -65°F a um pico de +230°F.
O estilo de serviço público adiciona um fio da pasta para a integridade estrutural e um raio de curvatura mínimo mais apertado do que outros controles.
Os baixos controles do EXT da fricção têm as mesmas vantagens que a utilidade com um innermember coberto plástico adicionado que forneça a eficiência melhorada.
Os baixos controles da fricção fornecem o padrão da excelência para controles industriais. As características incluem um fio da pasta para a integridade estrutural, raio de curvatura mínimo apertado, e PTFE cobriu o innermember para o final na operação eficiente, lisa. Temperatura avaliada para o uso de um ponto baixo de -65°F a um pico de +230°F, fornecerão a longa vida nas aplicações de exigência.
】 Padrão push pull da descrição do 【
O projeto provado tempo de Cablecraft® — O projeto do controle de hoje de Cablecraft evoluiu de mais de 54 anos de experiência em encontrar uma grande variedade de aplicações industriais, da ordenança, do fuzileiro naval e dos aviões. Combinado com a seleção cuidadosa dos materiais e dos métodos da fabricação, este projeto fornece usuários o controle o mais versátil, o mais de alta qualidade disponível hoje.
Extremidade Rod e tubo do apoio — Todos os controles padrão de Cablecraft podem ser pedidos com um ou outro tipo as hastes de 300 do aço carbono da extremidade e os tubos de aço inoxidável ou protetoramente chapeados do apoio. Escolha o material cumprir melhor suas exigências.
Extremidade Rod Seals — Os selos do limpador de Rod foram projetados com cuidado impedir a entrada da umidade e da contaminação no tubo do apoio e fornecer uma superfície de carregamento para o movimento liso da haste da extremidade. Dois tipos de selos do limpador da haste estão disponíveis (veja opções do selo no código pedindo), capaz de encontrar uma vasta gama de circunstâncias ambientais.
Selo de flutuação melhorado do limpador do modelo 5 — Toda a fricção de serviço público, baixa, baixos controles da fricção EXT e do Bristow® são equipados com o selo plástico moldado melhorado novo do modelo 5 salvo disposição em contrário. A experiência extensiva dos testes e de campo provou a capacidade deste selo para proteger o controle em ambientes contaminados. As abas da segurança guardam os selos em posição e uma bucha interna do tubo do apoio melhora o alinhamento da haste da extremidade.
Sistema de flutuação do selo do limpador do modelo 6 — O sistema modelo de 6 selos é oferecido como uma opção em todos os cabos de controle push pull de Cablecraft. É projetado fornecer um ajuste mais apertado a superfície da extremidade de haste e um anel-O interno é adicionado na junção de giro do tubo do apoio para a proteção adicional. O sistema modelo de 6 selos fornece a selagem adicional para o uso em circunstâncias ambientais extremas. Porque este selo produz a fricção adicional da carga a um cabo de controle push pull, recomenda-se para as aplicações que podem tolerar a fricção extra.
Giro — A junção de giro entre o tubo do apoio e o tampão de extremidade é projetada reservar 8 graus de giro mínimo da linha central do controle.
Selo do giro — A proteção da junção de giro da entrada da umidade e da contaminação é fornecida por um selo moldado. No LD e em tamanhos maiores, as porcas de montagem para o tipo rosqueado encaixes da canalização podem ser removidas sem remover o selo do giro.
Tampões da canalização — Todos os controles padrão de Cablecraft chapearam os encaixes de aço da canalização. Os controles especiais projetados para aplicações marinhas e dos aviões estão disponíveis com encaixes de aço inoxidável ou de bronze.
Canalização — Quatro tipos de construção da canalização estão disponíveis para cumprir várias exigências — Baixa fricção, baixa fricção EXT, utilidade e Bristow. Veja de “dados da seleção do controle Cablecraft” e páginas individuais da especificação para a informação da construção e do desempenho. Estas canalizações padrão são cobertas com uma embalagem plástica resistente para a proteção contra a corrosão e a abrasão. O código de cores das embalagens permite a identificação fácil do tipo do controle:
Baixo Fricção-verde
Baixa fricção EXT-verde
Utilidade-cinzento
Bristow-preto
Membro de funcionamento interno — O membro de funcionamento interno para todos os controles padrão de Cablecraft é feito da costa 1 x 19 flexível, blindado com uma camisa de aço estampada para a força eficiente da operação e da compressão. O membro de funcionamento interno de aço inoxidável está disponível para a proteção adicionada em ambientes corrosivos. Em baixos controles da fricção, um revestimento de PTFE fornece a eficiência superior e reduz o “vara-deslizamento” durante a operação. Nota: VLD Bristow é um fio contínuo, a baixa fricção EXT é coberta plástica, utilidade é descoberto.
Lubrificação — Todos os controles padrão de Cablecraft são lubrificados durante a construção com os compostos com cuidado selecionados para fornecer o desempenho o melhor. Nenhum serviço mais adicional é necessário ou recomendado.
A instalação — As paradas mecânicas devem ser executadas a ou abaixo do curso desejado (IE. 1,2, 3, 4, 5, ou 6) no equipamento em que o conjunto de cabo está sendo instalado. Dano interno pode resultar se a haste da extremidade é permitida se assentar dentro do tampão da canalização.
