Especificações dos cabos de embreagem de puxa-só ️ Comparação do modelo completo
Encontre o cabo de embreagem de apenas puxa certo para o seu sistema de controle mecânico
A Phidix oferece uma gama completa de conjuntos de cabos de embreagem de puxa, projetados para atender às diversas necessidades de conexão, carga e instalação.Se você está especificando uma interface de estilo GM, layout tipo Mack, ou terminações de haste roscado,Este guia fornece especificações técnicas claras e agrupamentos de modelos para ajudá-lo a selecionar a configuração certa.
Visão geral do modelo
Categorizamos os nossos cabos de embraiagem em 6 séries principais, cada uma com padrões estruturais e de montagem únicos:
| Série |
CODE Formato |
Características notáveis |
| CA235-A-L |
Comprimento padrão |
Núcleo de cabo de aço, extremidades de fenda |
| CA236-A-L |
Comprimento padrão |
Núcleo de aço, clives diferentes/pontos fixos |
| CA270-XXX |
Estilo GM® |
Estrutura compatível com o fabricante, clevis e bota de borracha |
| CA271-A-L |
Variante do estilo GM® |
Versão de viagem mais longa com layout similar |
| CA312-A-L |
Estilo Mack® |
Definido por conduta + comprimento total |
| A183-XXX |
Série de roscas |
Fim com ranhuras/filamentos, instalações compactas |

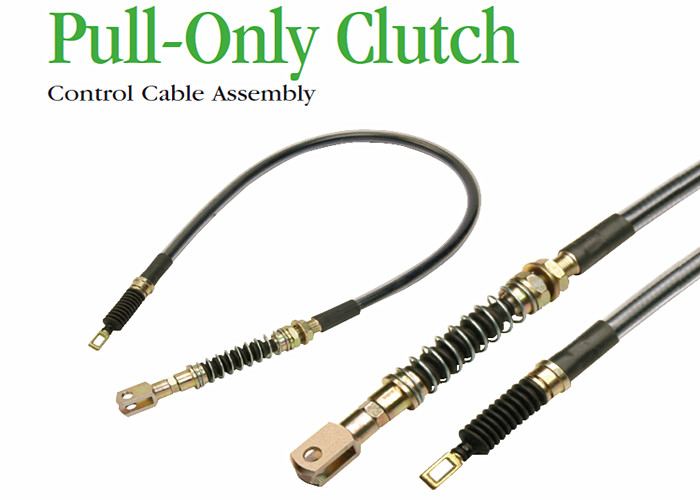

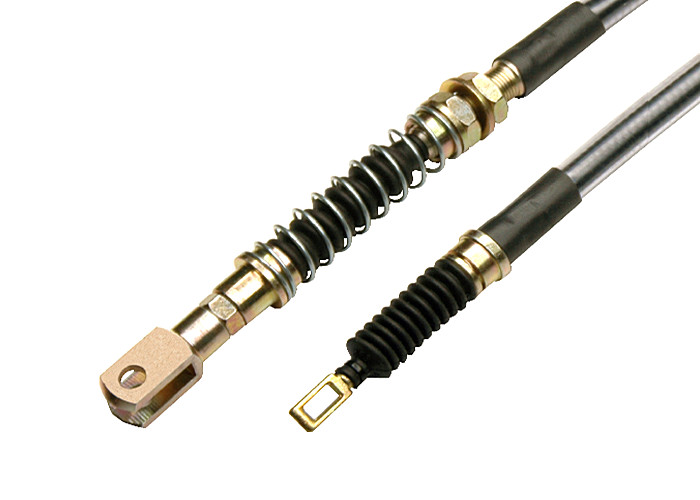

Mostrar imagens de alguns modelos
Resumo das especificações modelo a modelo
CA235-A-L / CA236-A-L
• Baseado em roteamento mecânico flexível
• Usar pontas de hastes clivadas ou esféricas
• Personalizavel em comprimento (A = curso de instalação; L = comprimento total)
Apto para caminhões, autocarros e sistemas de embreagem industriais gerais
CA270-XXX / CA271-A-L (estilo GM)
• Projetado para ligações de embreagem do tipo da General Motors
• Proteção integrada de botas de borracha
• Uma extremidade de clevis de um lado e uma articulação esférica ou esférica do outro
• CA271 = versão de curso mais longo do CA270
Tipicamente utilizados em substituição de OEM ou em adaptações equivalentes
CA312-A-L (estilo Mack)
• Definido pelo comprimento do conduto (A) e pelo comprimento total (L)
• Núcleo robusto de filamentos de aço com conduto selado
• Finalidades de cisalhamento ou terminações esféricas de hastes opcionais
• Optimizado para caminhões pesados e veículos de construção
Comum em camiões Mack e sistemas de chassis profissionais
Série A183-XXX
• Características Tipos de extremidades de hastes roscadas: 5/16-24 ou 3/8-24
• Combinações de extremos: ranhurado-ranhurado / ranhurado-fiado / fiado-fiado
• Muito adequado para o roteamento apertado ou para os comandos da embreagem com pedal
T = Distância de viagem / L = comprimento total do conjunto
Parâmetros técnicos gerais
| Parâmetro |
Intervalo típico |
| Infarto de operação |
50 mm ️ 150 mm |
| Comprimento total do cabo |
500 mm ️ 3000 mm (variam de acordo com a série) |
| Reacção |
De largura superior a 2 mm |
| Materiais essenciais |
Fios de aço |
| Opções de conduta |
Polipropileno / Nylon / Trenzados |
| Carga de trabalho |
210 400 lbs |
| Temperatura de funcionamento |
¥40°C a +120°C |
| Radius de curvatura mínimo |
125 mm (5 polegadas) |
Botas, vedações e âncoras de montagem opcionais disponíveis por modelo
Como escolher o modelo certo?
Tipo de modelo de correspondência baseado no seguinte:
• Tipo de fixação: roscado, clivado, barra esférica
• Duração do curso contra a duração da instalação
• Ambiente: temperatura, vibrações, detritos
• Compatibilidade OEM (por exemplo, estilo GM ou estilo Mack)
