O tipo C.C./giro do AO produtos de conexão giratórios da junção gerencie sobre um eixo giratório
】 da descrição do produto do 【

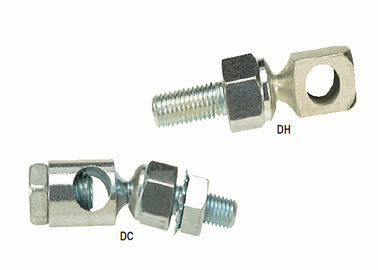

Os giros de DC/DH foram desenvolvidos especificamente para as aplicações do controle onde o ajuste infinito é desejado ao longo do comprimento de uma haste de conexão. São pretendidos para baixas aplicações da carga e oferecem in-line os desalinhamento que são seridos primeiramente para aplicações do impulso. Usando um disco de borracha do Buna N no conjunto, a operação lisa e vibração-livre é realizada. Uma vasta gama de tamanhos e os estilos estão disponíveis para combinar sua aplicação. O modelo da C.C. oferece 5/16" parafuso de travamento automático endurecido.
A série do giro do controle de DC/DH é apenas um de muitos dispositivos de controle do movimento encontrados dentro de nossa linha larga de extremidades de haste, de rolamentos esféricos, de junções de bola e de giros.
】 Das aplicações do 【 Aplicações mecânicas de transferência do movimento da baixa carga numerosa onde o ajuste infinito é desejado, incluindo: • ATAC • Controles lineares • Aplicações industriais claras | 】 Material do 【 Cabeça & base da junção de bola • Baixo aço carbono • Zinque o cromato chapeado, claro tratado • Disco de borracha do Buna N (fornece a operação vibração-livre) Parafuso de travamento do auto • Baixo aço carbono, calor - tratado • Zinque o cromato chapeado, claro tratado |
】 dos giros do controle do 【DC/DH

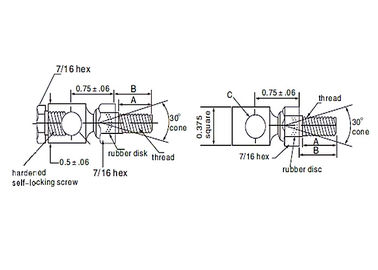

Número da peça. | Linha | B | C | |
DC-3F-312-320 | 10-32 | 0,250 | 0,312 | 0,320 |
DC-4F-437-320 | 1/4-28 | 0,328 | 0,437 | 0,320 |
DC-4F-562-320 | 1/4-28 | 0,500 | 0,562 | 0,320 |
DC-4C-437-320 | 1/4-20 | 0,328 | 0,437 | 0,320 |
DC-4C-562-320 | 1/4-20 | 0,453 | 0,562 | 0,320 |
DC-5F-625-320 | 5/16-24 | 0,516 | 0,625 | 0,320 |
DC-5F-750-320 | 5/16-24 | 0,641 | 0,750 | 0,320 |
DH-4C-437-257 | 1/4-20 | 0,328 | 0,437 | 0,257 |
DC-4F-562-257 | 1/4-28 | 0,500 | 0,562 | 0,257 |
