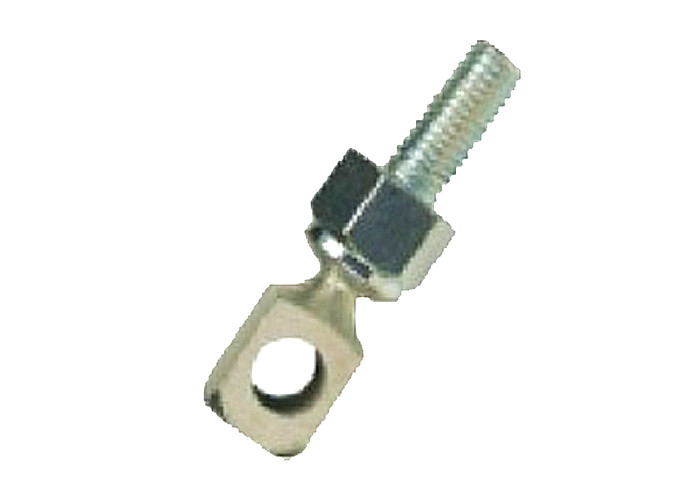

O AO controla a junção de bola giratória do giro do controle da junção de giro da série do giro
】 da descrição do produto do 【
Os giros do AO são projetados especificamente controlar as aplicações onde os ajustes ilimitados podem ser executados ao longo de uma haste de conexão. É usada tipicamente em baixas operações da carga como a ATAC ou o aquecimento, a ventilação e o condicionamento de ar, controles lineares e aplicações industriais claras.
Este produto oferece a em-linha consoles do desalinhamento que é apropriada para aplicações do impulso.
Sua variedade larga de tamanhos e os estilos estão disponíveis para cada operação desejada e com o uso de um disco de borracha do Buna N na instalação, o desempenho lustroso e ressonância-livre é conseguido. Além, oferece um 5/16" parafuso de travamento automático endurecido e é compatível com 1/4" ou barras de comando de 5/1600 de diâmetro.
| 】 Das aplicações do 【 Aplicações mecânicas de transferência do movimento da baixa carga numerosa onde o ajuste infinito é desejado, incluindo: • ATAC • Controles lineares • Aplicações industriais claras |
】 Material do 【
|
】 dos giros do controle do AO do 【

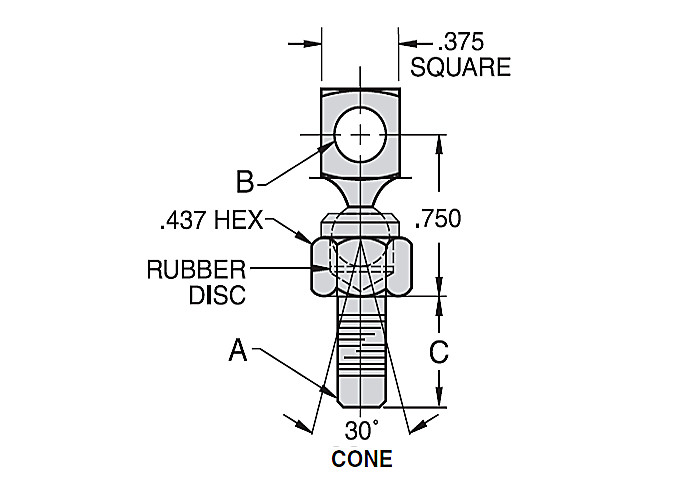

| Carta de DC/DH | ||||||
| B | C | A | ||||
| Número da peça |
+.005 -.002 |
± .015 | ||||
|
Menos integral Porca & arruela |
Com integral Porca & arruela |
Furo Diâmetro |
Pata |
Tamanho da linha & comprimento |
Peso menos integral Porca & arruela (Libras) |
Peso com integral Porca & arruela (Libras) |
| DC1005F | DC1005FN | .328 | .312 | 10-32 x .250 | .047 | .050 |
| DC1207F | DC1207FN | .328 | .437 | 1/4-28 x .328 | .050 | .057 |
| DC1209F | DC1209FN | .328 | .562 | 1/4-28 x .500 | .052 | .058 |
| DC1207C | DC1207CN | .328 | .437 | 1/4-20 x .328 | .049 | .056 |
| DC1209C | DC1209CN | .328 | .562 | 1/4-20 x .453 | .051 | .057 |
| DC1310F | DC1310FN | .328 | .625 | 5/16-24 x .516 | .056 | .067 |
| DC1312F | DC1312FN | .328 | .750 | 5/16-24 x .641 | .059 | .070 |
| DH1209F-2 | .257 | .562 | 1/4-28 x .500 | .035 | ||
Notas da carta: 1. os giros podem ser usados com o 1/4" ou o 5/16" barras de comando do diâmetro
2. a junção de giro do AO está disponível com uma arruela integral da porca e de fechamento para facilitar o conjunto. Especifique adicionando " N” ao sufixo. Exemplo: DC1005FN
