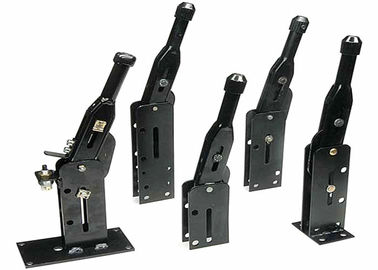

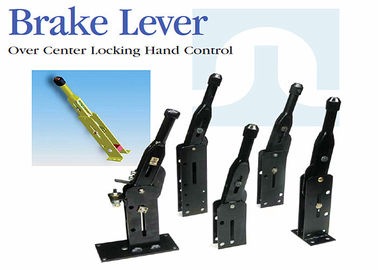

Sobre a alavanca de controle de travamento Center da mão resistente à corrosão para o equipamento industrial
】 da descrição do produto do 【
Nossas alavancas de freio do parque oferecem o desempenho, a qualidade e a vida útil superiores ao desenhista e ao usuário. A alavanca tem duas posições distintas, sobre-centro e fora, que são aproximadamente 90° separado. Não há nenhum ratcheting para limitar o curso ou uma destravagem secundária exigida para a operação. Uma relação calor-tratada de 4130 cargas fornece uma combinação excelente de qualidades para a durabilidade e a confiança. Um botão de ajuste integral permite ajustando a tensão inicial do cabo, curso, e para compensar o desgaste do sistema. O lado ou as configurações montadas flange estão disponível para a adaptação aumentada. As placas da alavanca e do lado da entrada têm o revestimento do anepoxy ou a pintura eletrostática, e todos componentes restantes são revestidos para a resistência de corrosão. Um botão calcadeira-resistente para inibir ajuste desautorizado, e um interruptor tempo-resistente no posição de repouso, estão ambo o disponíveis como opções. As alavancas são fornecidas com o hardware necessário unir os encaixes de extremidade do cabo à relação da carga. As descrições técnicas mostram as várias escolhas disponíveis para encontrar necessidades específicas do cliente.
】 Das aplicações do 【
】 Material do 【 |
】 Das características do 【 e placas laterais |
】 da alavanca de freio do 【
• Dimensione A é com a posição da alavanca completamente "OFF". Use a dimensão A de comprimento do cabo calculador.
• O mínimo da dimensão B é com a alavanca completamente…” posicione e ajustou para o mínimo (o CCW)
curso. Use o mínimo da dimensão B durante a instalação e o ajuste inicial. Gire o botão (CW) para
adicione o curso e aumente o ajuste da pressão de freio.
• O máximo da dimensão B é com a alavanca completamente…” posicione e ajustou para o máximo (o CW)
curso.
Montagem lateral 165-508-008
2,5 polegadas (64mm) de placas laterais largas; um cabo, com três grupos alternativos de furos da braçadeira de cabo. Para o capuz, o painel de instrumento, assenta o montante ou a instalação do quadro.
Jogo B815 — fornecido com o seguinte hardware: | ||
Pino de braçadeira | Cavilha | Arruela |
Espaçadores da montagem (2) | Braçadeira de cabo | Base de braçadeira |
Espaçadores da braçadeira (2) |
Montagem lateral 165-508-009
2,5 polegadas (64mm) de placas laterais largas; um cabo. Para o capuz, o painel de instrumento, assenta o montante ou a instalação do quadro. Nenhum apoio de cabo.
Jogo B816 — fornecido com o seguinte hardware: | ||
Pino de braçadeira | Cavilha | Arruela |
Espaçadores da montagem (2) |
Montagem 165-508-010 da flange
2,5 polegadas (64mm) de placas laterais largas; um cabo. Para o assoalho do anteparo ou a instalação da ilha (casa de cachorro). O quadro rígido mantém o alinhamento de entalhes do guia do pino de braçadeira para a vida melhorada das placas do pino e do lado.
Jogo B817 — fornecido com o seguinte hardware: | ||
Pino de braçadeira | Cavilha | Arruela |
Braçadeira de cabo | Base de braçadeira | 5/16-24 porcas dos parafusos (2) (2) |
Montagem lateral 165-508-011
1,5 polegadas (38mm) de placas laterais largas; um cabo. Para o capuz, o painel de instrumento, assenta o montante ou a instalação do quadro.
Jogo B834 — fornecido com o seguinte hardware: | ||
Pino de braçadeira | Cavilha | Arruela |
Espaçadores da montagem (2) | Braçadeira de cabo |
Montagem lateral 165-508-013
2,5 polegadas (64mm) de placas laterais largas; dois cabos. Para o capuz, o painel de instrumento, assenta o montante ou a instalação do quadro. NOTA: Quando considerar exigências da carga a carga no conjunto de alavanca será a soma da carga em cada cabo.
Jogo B835 — fornecido com o seguinte hardware: | ||
Ganchos de segurança (2) | Cavilhas (2) | Arruelas (2) |
Espaçadores da montagem (2) | Braçadeiras de cabo |
Montagem 165-508-023 rígido da flange
1,5 polegadas (38mm) de placas laterais largas; um cabo. Para o capuz, o painel de instrumento, assenta o montante ou a instalação do quadro.
Jogo B837 — fornecido com o seguinte hardware: | ||
Pino de braçadeira | Cavilha | Arruela |
Espaçadores da montagem (2) | Braçadeira de cabo | Espaçadores da braçadeira (2) |
Montagem lateral 165-508-028
1,5 polegadas (38mm) de placas laterais largas; um cabo. Para o capuz, o painel de instrumento, assenta o montante ou a instalação do quadro.
Jogo B837 — fornecido com o seguinte hardware: | ||
Pino de braçadeira | Cavilha | Arruela |
Espaçadores da montagem (2) | Braçadeira de cabo | Espaçadores da braçadeira (2) |
Montagem 165-508-078 da flange
2,5 polegadas (64mm) de placas laterais largas; dois cabos. Para o anteparo, a instalação do assoalho ou da ilha (casa de cachorro). NOTA: Ao considerar exigências da carga, a carga no conjunto de alavanca será a soma da carga em cada cabo. Montagem da flange da asa.
Jogo B835 — fornecido com o seguinte hardware: | ||
Ganchos de segurança (2) | Cavilhas (2) | Arruelas (2) |
Espaçadores da montagem (2) | Braçadeiras de cabo |
Toda a linha dimensões da arte é representada nas polegadas
