Cabos de controlo rotativos de puxa-só ¢ série Phidix sem bloqueio
Esta página fornece a visão geral oficial dos cabos rotativos de controle não bloqueadores de grau industrial da Phidix.
Para opções de personalização ou configurações de aço inoxidável, visite o nossoPágina de personalização de cabo rotativo.
O que é um cabo de controle rotativo?

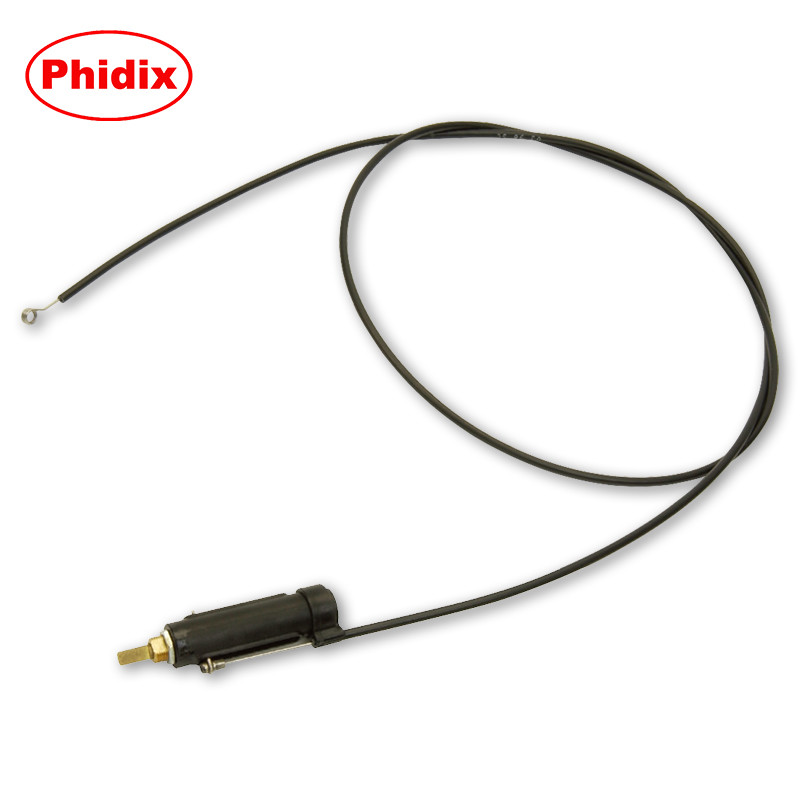

O cabo de controlo rotativo da Phidix converte a entrada de rotação (normalmente até 270°) em movimento linear, permitindo a ação remota de sistemas mecânicos sem a complexidade da eletrónica ou hidráulica.
Este cabo não bloqueia, o que significa que ele volta livremente sem arranhões ou desentupimentos.É ideal para controles manuais de HVAC, válvulas de aquecimento, amortecedores, desligamentos marítimos e outras aplicações onde é necessário um movimento suave e empurrão-puxa.
Princípio de funcionamento básico: Viração de 270° = deslocamento linear de 1,5"

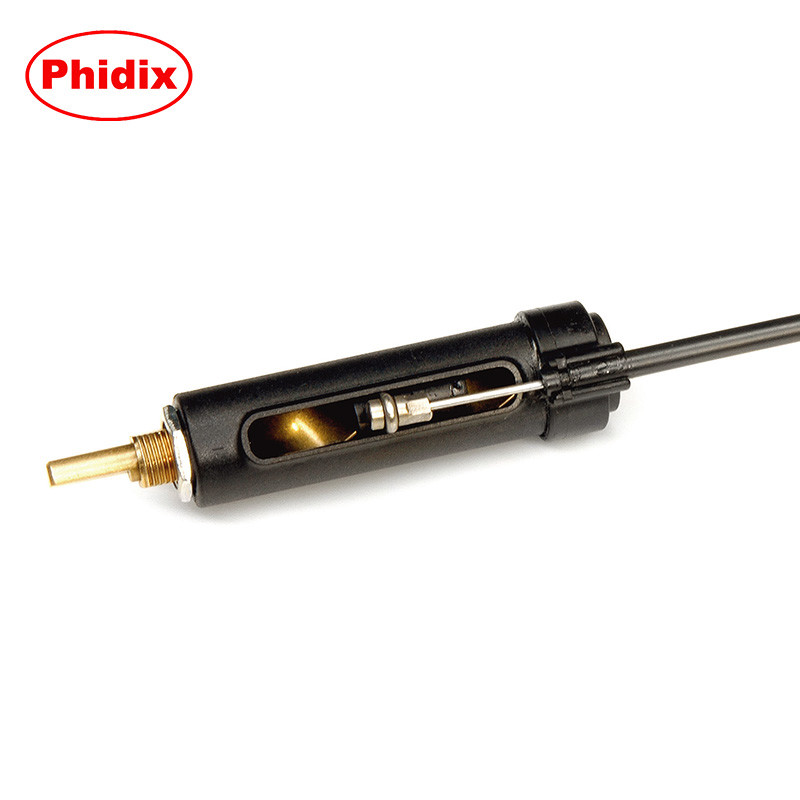

Internamente, o cabo apresenta um núcleo interno flexível de enrolamento em espiral alojado dentro de um conduto reforçado.A alça rotativa gira um eixo de entrada (CW ou CCW), dirigindo o fio interno para criar até 1,5 polegadas de curso linear na saída.
Um esquema simplificado:
Entrada por rotação→Output linear
Este projeto garante transmissão apertada, reação mínima e movimento preciso para sistemas que exigem controle remoto, mas mecânico.
Por que escolher a rotação mecânica em vez da ação electrónica?
| Características |
Cabos rotativos mecânicos |
Acionador eletrônico |
| Complexidade da fiação |
Nenhum |
Requer cablagem e energia |
| Tolerância de falha |
A substituição manual é sempre possível. |
Pode exigir ferramentas de diagnóstico |
| Resistência ao ambiente |
Tolera poeira, vibrações, umidade |
Muitas vezes precisa de recintos |
| Manutenção |
Substituição simples |
Pode ser necessário um técnico de manutenção |
Os cabos rotativos Phidix são:Ideal para ambientes resistentes e de espaço limitadoonde a simplicidade e a fiabilidade importam mais do que a automação.

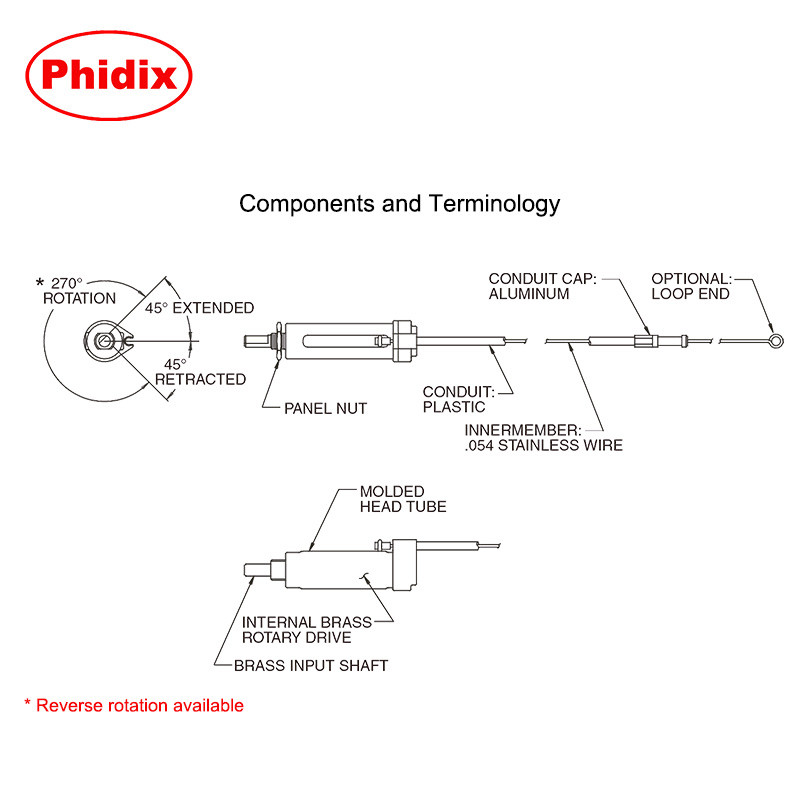

Composição estrutural e materiais
• eixo de entrada: latão (padrão);CW ou CCW disponíveis

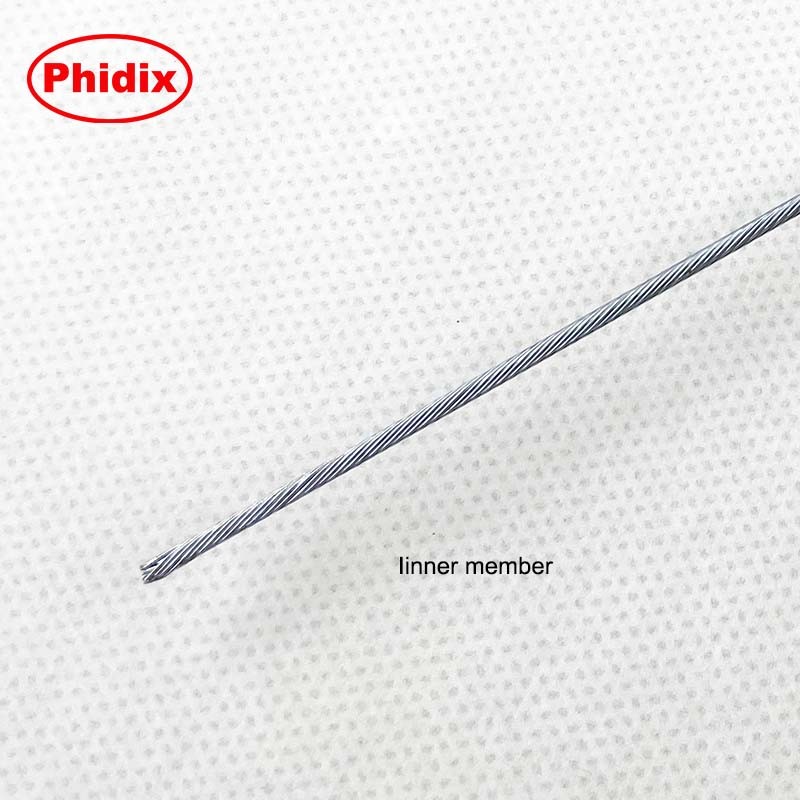

• Fios Internos: núcleo de aço inoxidável 1x7
• Casas: plástico reforçado com fios de fixação
• Fim de saída: encaixe de esferas, laço ou vara personalizada
Fios de montagem: M12 x 1,0 ou 3/8-24 UNF
Primavera de regresso: Opcional para aplicações que exijam força de reinicialização
Aplicações comuns
| Aplicação |
Caso de utilização |
| Sistemas de climatização |
Função manual de ventilação ou de amortecimento |
| Veículos comerciais |
Controle da válvula de aquecimento na cabine |
| Motores navais |
Levas de desligamento, controlo de estrangulamento |
| Máquinas agrícolas |
Ação de ligação fechada |
Este cabo é frequentemente integrado emde potência não superior a 50 W, mas não superior a 150 W, transmitindo força para componentes a vários metros de distância, mesmo através de roteamento curvo.

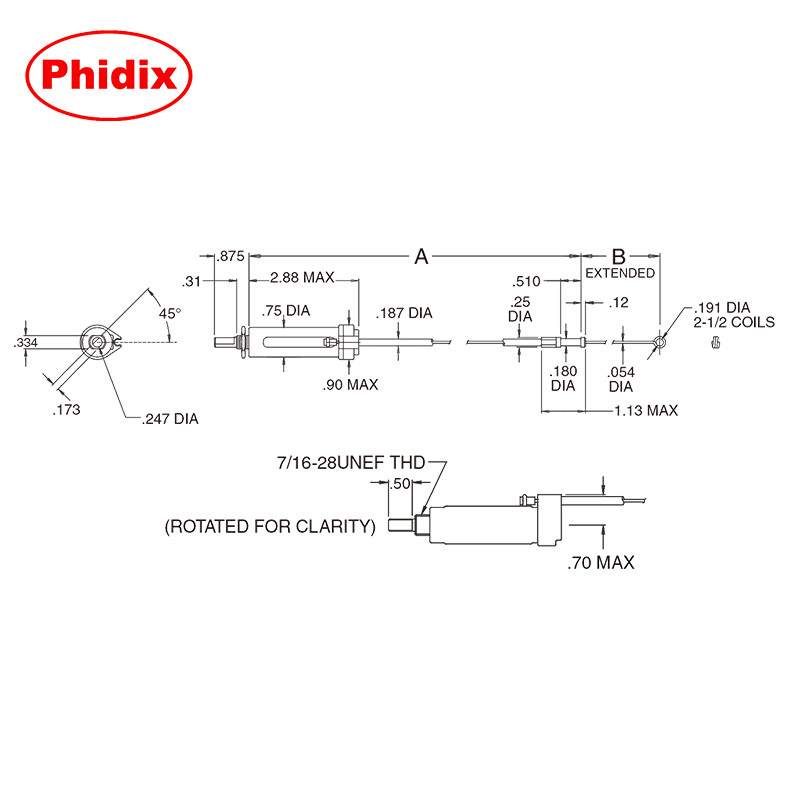

Especificações técnicas
| Parâmetro |
Valor |
| Infarto de viagem |
1.5" (± 0,1") |
| Ângulo de entrada |
270° ± 10° |
| Comprimento do cabo |
12 " 72 " (customizável) |
| Intervalo de temperatura |
¥30°C a +100°C |
| Eixo de entrada |
De aço inoxidável |
| Interface de thread |
3/8-24 UNF ou M12 |
Precisa de uma distância de viagem diferente, fio ou material?Ver Opções personalizadas →
Perguntas Frequentes
P: Este cabo é reversível?
- Sim, sim, sim.Pode ser configurado para rotação de entrada CW ou CCW.
P: O cabo pode ser montado em painéis de instrumentos confinados?
- Claro que sim.Sua carcaça flexível e o eixo filetrado tornam fácil montar painéis em gabinetes apertados.
P: Qual é a quantidade mínima de encomenda?
Oferecemos tanto protótipos de baixo volume como lançamentos em lotes de nível OEM.Contacte-nos para mais detalhes.
P: Posso solicitar um curso de viagem mais longo ou uma ação dual-end?
Estes estão disponíveis sob configurações personalizadas.Veja a página de personalização para mais detalhes.
Solicite uma cotação ou um sorteio
Se você está projetando uma interface de controle de painel ou substituindo um atuador rotativo mais antigo, Phidix pode fornecer peças correspondentes ou design-to-spec.
