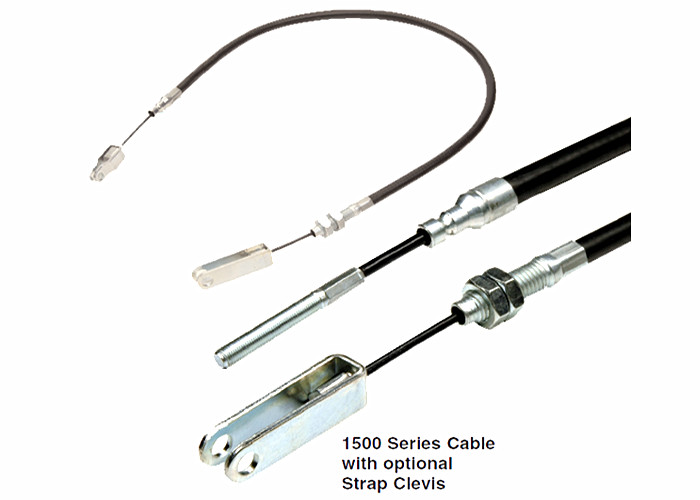

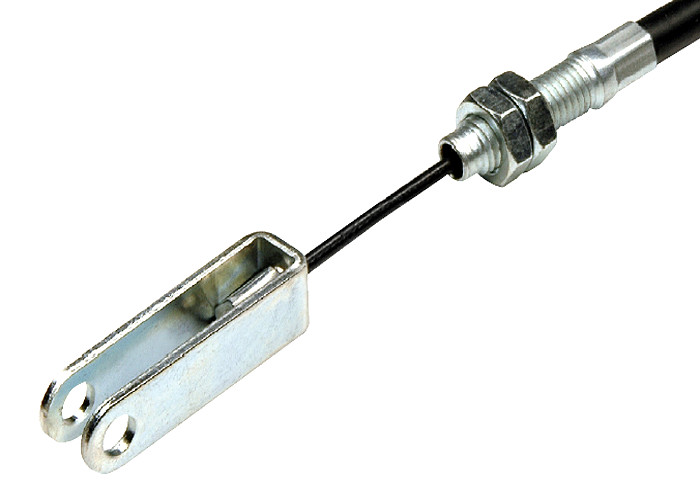

Cabos de mudança de engrenagem de transmissão de carga pesada da série 1500 Cabos com trança de correia opcional

Cable de comando de travagem de transmissão de carga pesada Cable de montagem de comando de travagem Cable da série 1500 Cable com fecho de correia opcional

[ Descrição do produto ]

1500 travões de só puxa, controlo industrial, montagem de cabos.
Um comando flexível concebido para transmitir o movimento de tração entre dois dispositivos mecânicos, sem o uso de hastes, cravos ou outras ligações mecânicas rígidas.Os comandos de tração são especificamente concebidos para aplicações que exigem uma elevada capacidade de carga e baixa deflexão. O cabo frequentemente usado para operar um freio de estacionamento de veículos é um exemplo típico.

[ Tração-somente travão série 1500lb ]

Carga máxima: 1500 lb.	Radius mínimo de curvatura: 5 ̊
Acessórios de extremidades com ranhuras
Acessórios de extremidades roscados	48° Fixação final com fecho de clipe	Instalação da extremidade do clipe-lock
Fim da bola	Fim do olho	Paragem do cabo

[ Código de ordem de travagem somente puxada ]

Freio de tração exclusiva industrial
Para especificar um travão de tração única, devem ser fornecidas as seguintes informações na ordem indicada:
1Parte de encaixe da extremidade interna esquerda O número. 2Número da peça de encaixe da extremidade esquerda do conduto. 3. comprimento A entre os encaixes dos condutos Referência pontos em polegadas. 4Número da peça de encaixe da extremidade direita do conduto. 5Parte de encaixe do membro interno direito O número.		6. comprimento L L do conjunto do membro interno entre os pontos de referência de fixação, em polegadas. 7Viagem do membro interno no conduto em polegadas. (Nota: as dimensões devem ser Suficientemente maior que a dimensão A permitir viagens desejadas). * Os itens removíveis devem ser indicados separadamente.

[Códigos de encomenda]

Número da peça de fixação da extremidade esquerda do membro interno ¢ CS551
(Clevis fim de montagem com cabo parar)
Número da peça de fixação do extremo esquerdo do conduto 072
(Fixar o extremo do condutor em ranhuras)
Duração do conjunto do condutor 54
(54") A Dimensão
Número da peça de fixação da extremidade direita do condutor 070
(Fitagem final do condutor com rosca)
Número da peça de fixação da extremidade interna direita TE505
(Fitagem final do condutor com rosca)
Duração da montagem dos membros internos 645
(64,5") L Dimensão
Viagem (pulgadas) 6
(6")
