Descrição do produto

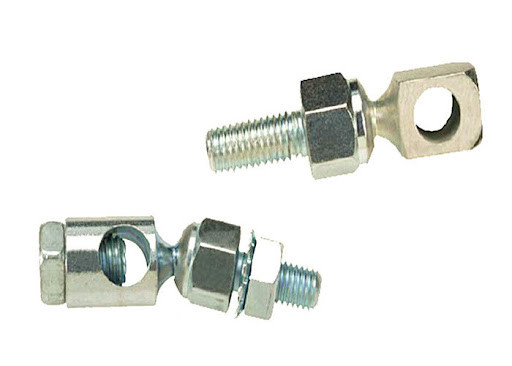

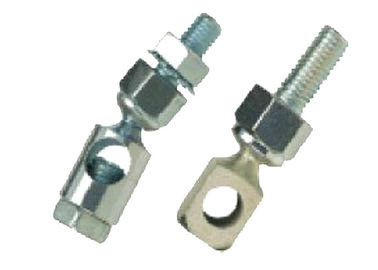

Os giradores DC/DH foram desenvolvidos especificamente para aplicações de controle onde é desejado um ajuste infinito ao longo do comprimento de uma haste de ligação.Eles são destinados a aplicações de baixa carga e oferecem desalinhamentos em linha que são adequados principalmente para aplicações de empurrão. Usando um disco de borracha Buna N na montagem, a operação suave e livre de vibrações é realizada. Uma ampla gama de tamanhos e estilos estão disponíveis para atender à sua aplicação.Modelo DC oferece parafuso de auto-bloqueio endurecido de 5/16 ".
A série DC/DH Control Swivel é apenas um dos muitos dispositivos de controle de movimento encontrados na nossa ampla linha de pontas de hastes, rolamentos esféricos, juntas de esferas e giratórios.Contacte-nos para um catálogo completo.


Características
• Adequado para aplicações de baixa carga, onde é desejado um ajuste infinito ao longo de todo o comprimento da haste de ligação
• Pode ser utilizado com hastes de controlo de diâmetro de 1/4" ou 5/16"
•Tamanho da cabeça: DC-.500" redondo DH-.375" quadrado
• Parafusos especiais (auto-bloqueáveis e endurecidos para resistência ao desgaste) proporcionam maior resistência de retenção
• Avaliação opcional de uma porca integrada e de uma lavadora de bloqueio
•Pode ser utilizado numa ampla gama de temperaturas:-60°F-250°F (-51°C-121°C)
• Os conjuntos personalizados podem ser construídos segundo as suas especificações
• O estilo DC cumpre a especificação SAJ490 (DC: Tipo Dc, estilo 1; DH não cumpre as especificações J490)


Aplicações
Numerosas aplicações de transferência de movimento mecânico de baixa carga onde é desejado ajuste infinito, incluindo:
• Ar condicionado
• Controles lineares
• Aplicações na indústria leve


Parâmetros técnicos

Notas do gráfico:
1Os giradores podem ser utilizados com hastes de controlo de diâmetro de 1/4" ou 5/16"
2. A articulação giratória DH está disponível com uma porca integrada e uma lavadora de bloqueio para facilitar a montagem.Especificar adicionando "N" ao sufixo.Exemplo: DC1005FN

Materiais

Cabeça e base da articulação da bola
• Aço de baixo carbono
• Revestidos com zinco, tratados com cromato claro
• Disco de borracha Buna N (fornece funcionamento sem vibrações)
Parafuso de auto-bloqueio
• Aço com baixo teor de carbono, tratado termicamente
• Revestidos com zinco, tratados com cromato claro

Embalagem e transporte

Códigos de encomenda UNF Threads
Função ∆ Tamanho ∆ 1⁄4
Opções de saída (clampada de parede)
Viagem (pulgadas) 3
Comprimento do cabo ( polegadas) XXX
Códigos de encomenda
Função ️ Tamanho ️ M6
Opções de saída (clampada de parede)
Viagem (mm) ¢ 75
Comprimento do cabo (mm) ¢ XXX

Perguntas frequentes

P: Qual é a marca dos cabos de controlo?

R: A marca dos cabos de controlo é PHIDIX.

P: Qual é o número de modelo dos cabos de controlo?

R: O número de modelo dos cabos de controlo é PHIDIX.

P: Onde são fabricados os cabos de controlo?

R: Os cabos de controlo são fabricados em Xangai.

P: Quais são as especificações dos cabos de controlo?

R: Contacte-nos para as especificações dos cabos de controlo.
