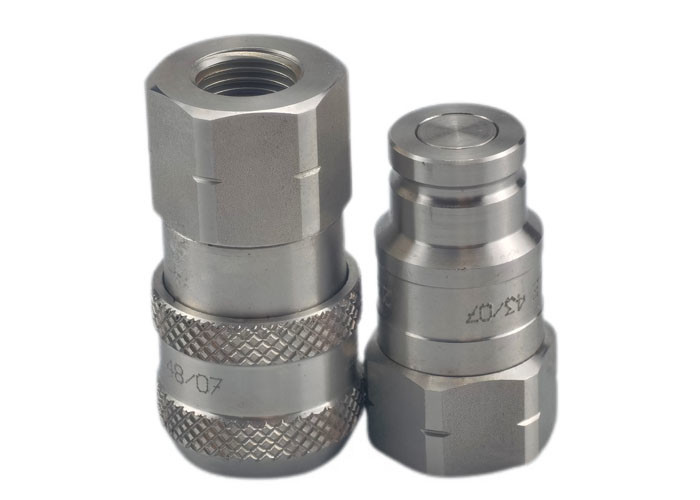

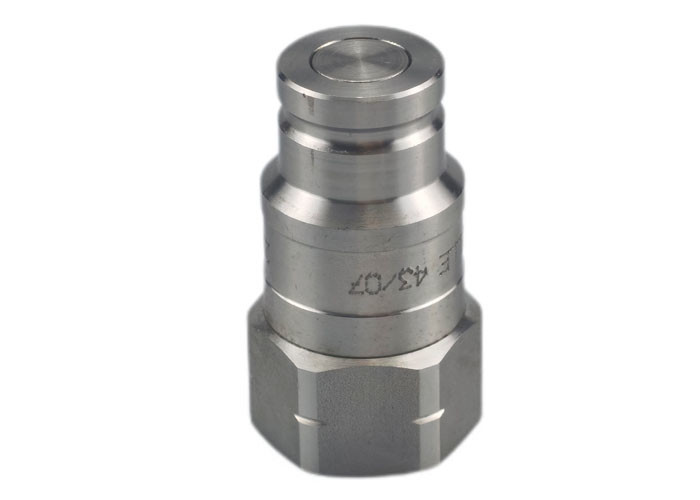

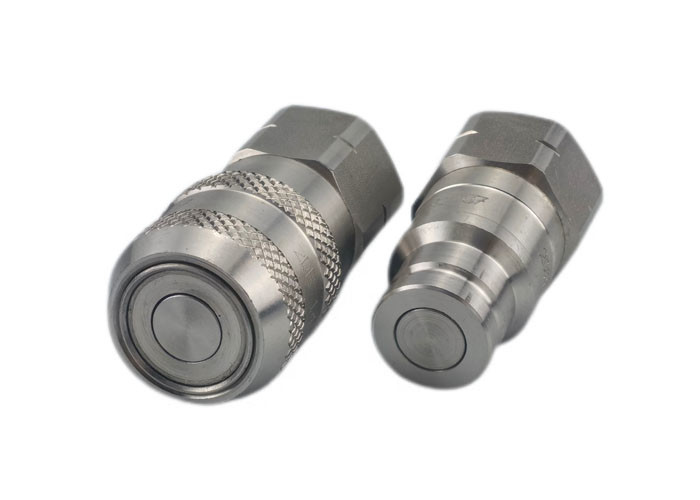

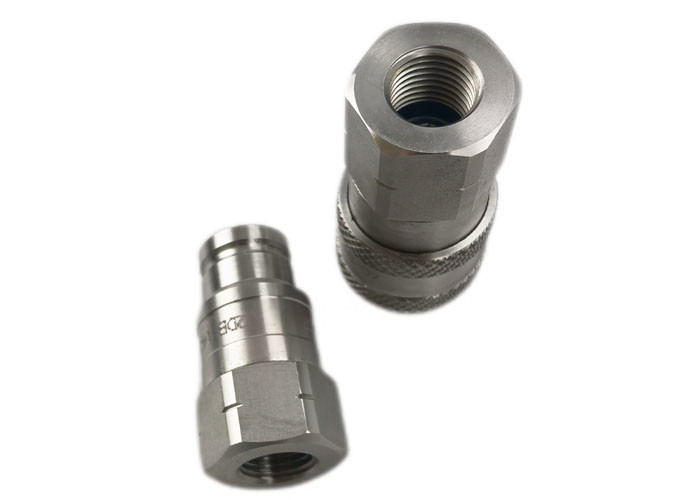

BSPP 316 acoplador hidráulico de face plana de aço inoxidável

316 aço inoxidável

O acoplamento de aço inoxidável da série CB-6-B é um acoplamento de superfície plana / ruptura seca usado para aplicações de transferência de fluidos.maior desempenho de vedação e estão disponíveis em várias ligações terminais configuráveis.

Aplicações

• Processos/transferência de fluidos • Refrigeração • Ambientes corrosivos • Químicos/Petroquímicos • Farmacêuticos • Processamento de alimentos • Elétricos

Materiais padrão

• aço revestido com zinco
• Selo: NBR, Viton, EPDM

Características

1. Projetado e fabricado em conformidade com o artigo 4.o, n.o 3, da Diretiva Europeia relativa aos Equipamentos a Pressão PED 2014/68/UE
2. O bloqueio da manga de segurança evita desconexões acidentais
3. Empurrar para ligar com válvula de duplo desligamento
4. De peso superior a 200 g/m2
5. Opção de anel de codificação de cores resistente a choques disponível em tamanho 1/2 ′′
6. O projeto de manutenção permite uma fácil limpeza e substituição do selo
7. Projetado com maior capacidade de fluxo e resistência a fluidos agressivos e corrosão
8. Material padrão da carroceria: aço inoxidável 316/316L
9. Material de vedação padrão: FKM, EPDM
10. Compatível com a série DB Hansen.

Tamanho do corpo	Partenho.	Fios	A	B	HEX
1/4"	CB-S2M-6FN-B	1/4 a 18	1.98	1.02	0.88
1/4"	CB-S2M-6FG-B	1/4-19	1.98	1.02	0.88
1/2"	CB-S4M-6FN-B	1 a 2 de 14	2.52	1.59	1.38
1/2"	CB-S4M-6FG-B	1 a 2 de 14	2.52	1.59	1.38
3/4"	CB-S6M-6FN-B	3/4-14	3.71	2.00	1.50
3/4"	CB-S6M-6FG-B	3/4-14	3.71	2.00	1.50
1 "	CB-S8M-6FN-B	1 a 11	3.52	2.25	1.81
1 "	CB-S8M-6FG-B	1 a 11	3.52	2.25	1.81

Tamanho do corpo	Partenho.	Fios	A	B	HEX
1/4"	CB-P2M-6FN-B	1/4 a 18	1.98	1.02	0.88
1/4"	CB-P2M-6FG-B	1/4-19	1.98	1.02	0.88
1/2"	CB-S4M-6FN-B	1 a 2 de 14	2.52	1.59	1.38
1/2"	CB-S4M-6FG-B	1 a 2 de 14	2.52	1.59	1.38
3/4"	CB-S6M-6FN-B	3/4-14	3.71	2.00	1.50
3/4"	CB-S6M-6FG-B	3/4-14	3.71	2.00	1.50
1 "	CB-S8M-6FN-B	1 a 11	3.52	2.25	1.81
1 "	CB-S8M-6FG-B	1 a 11	3.52	2.25	1.81
