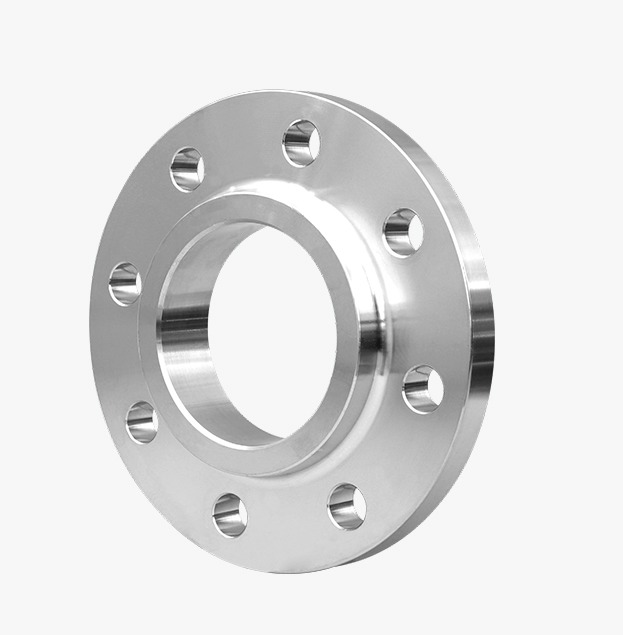

Slip-on flanges Pressure Vessel Flange series

Série de Flanges de Encaixe para Vasos de Pressão

Os vasos de pressão são comuns nas indústrias petroquímica, de energia e leve. Os tipos incluem soldagem plana, soldagem de topo de pescoço longo e chapas tubulares e placas defletoras forjadas.

É um tipo de flange onde o tubo ou conexões de aço se estendem para dentro do flange e são conectados a equipamentos ou tubulações por meio de soldas de filete.

O Flange de Encaixe é projetado para acomodar aplicações de menor pressão e temperatura, apresentando um furo central que corresponde ao diâmetro externo do tubo. Isso permite a fácil inserção do tubo e soldagem de filete segura em ambos os lados interno e externo.

A ausência de um chanfro de solda oferece flexibilidade no ajuste do comprimento do tubo em relação à posição do flange.

Disponíveis em tamanhos grandes, os Flanges de Encaixe são ideais para conectar tubulações de grande diâmetro a bocais de tanques de armazenamento. Tipicamente forjados com um cubo, eles também podem ser fabricados sem um, em um estilo de anel, para aplicações com espaço limitado.

GB/T9119-2010 HG/T20592-2009 HG/T20615-2009 DIN ASME BS JIS

• 304: F304 S30408 S30408II S30408III S30400
• 304L: S30403 S30403II 30403 30403II
• 316L: 31603 31603II 31603III
• 2507(F53) 2205(F51)
• TP310S(06Cr5Ni20)
• TP321(06Cr18Ni11)
• S22053III=2205III
• T321-32168=321

Os flanges de encaixe conectam tubos e conexões a equipamentos por meio de soldas de filete. Sua baixa altura do pescoço aumenta a rigidez e a capacidade de carga. Ao contrário dos flanges de solda de topo, requerem mais soldagem e varetas e não podem lidar com altas temperaturas, pressão, flexão repetida ou mudanças de temperatura. No entanto, são populares por sua fácil instalação no local, que evita a retificação do cordão de solda.

1. Facilidade de Instalação: Nosso design de encaixe permite a inserção direta do tubo e soldagem de filete segura tanto no interior quanto no exterior, tornando-o uma escolha prática para instalações no local.
2. Aplicação Versátil: Ideal para aplicações de menor pressão e temperatura, o flange de encaixe é particularmente adequado para conectar tubulações de grande diâmetro a bocais de tanques de armazenamento, oferecendo flexibilidade em vários ambientes industriais.
3. Design que Economiza Espaço: Disponível sem um cubo em um estilo de anel, o flange de encaixe é uma opção para aplicações com espaço limitado.
4. Variedade de Materiais: Oferecido em uma ampla gama de materiais, incluindo aços inoxidáveis 304, 304L, 316L e ligas de alta resistência como 2507 e 2205.
5. Conformidade com Padrões: Fabricado para atender aos padrões internacionais (GB/T9119-2010, HG/T20592-2009, HG/T20615-2009, DIN, ASME, BS, JIS).
