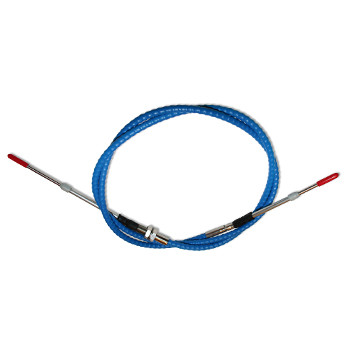

Cabo de controlo de alto desempenho Blue MaxTM
Para rotas apertadas, cargas elevadas e ambientes difíceis
Projetado para as aplicações mais exigentes, o cabo de controle push-pull Blue MaxTM oferece um desempenho excepcional em ambientes de rotação limitada, de alta temperatura e corrosivos.Com seu raio de curvatura mínimo de 4 "ultra-flexível e revestimento de PTFE de baixo atrito, permite um controle de movimento suave e confiável onde os cabos tradicionais falham.
Quer esteja a integrar-se em máquinas off-highway, controles navais, ou equipamento de classe militar, o Blue MaxTM garante movimento consistente, redução de reação,e vida útil máxima ️ mesmo sob carga pesada e complexidade extrema do roteamento.
Características-chave em resumo
| Características |
Descrição |
| Min. raio de curvatura |
4" (100mm) Permite roteamento apertado e multi-plano |
| Capacidade de viagem |
3" (76 mm) de tração de empurrão-puxa |
| Forro de baixo atrito |
PTFE para ação mais suave e desgaste reduzido |
| Vestuário exterior |
LDPE ou Nylon 12 ¢ Resistente à abrasão, UV e produtos químicos |
| Intervalo de temperatura |
-65°F a +300°F (-54°C a +149°C) |

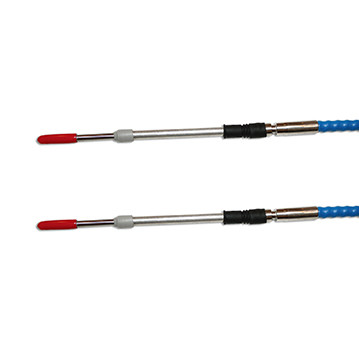

| Acessórios de acabamento |
Completamente personalizável Swaged, roscado, clevis, parede, etc. |
| Opções essenciais |
Fios sólidos ou fios de 1x19/7x7 disponíveis por necessidade de carga/flexão |
| Cor do casaco |
Assinatura Azul ou Preto (padrão); outras cores disponíveis mediante pedido |
| Marca |
Logotipo Phidix em relevo para autenticidade |
Quando escolher o Blue MaxTM
O Blue MaxTM não é o típico cabo de controlo.É construído para sistemas de movimento que:
• Requer curvas de raio apertado sem comprometer o curso
• Trabalhar em condições adversas (calor, frio, vibrações, fluidos)
• Faça ciclos de trabalho pesado com milhares de movimentos repetidos
• Exigir um atrito ultra-baixo para evitar fadiga das mãos ou atraso de accionamento
Indústrias ideais:
Máquinas de construção civil, sistemas de aceleração marítima, veículos ferroviários, equipamentos de mineração, sistemas de controlo de veículos de emergência e sistemas de aterragem aeroespacials.
Núcleo do cabo:
O cabo de controlo Blue MaxTM utiliza umNúcleo de aço inoxidávelO núcleo desliza dentro de umRevestimento em PTFE, garantindo baixo atrito e vida útil prolongada em condições de roteamento apertadas.
Dependendo da carga de aplicação e do tipo de movimento, outras construções de filamentos (por exemplo, fio sólido ou multifilamentos) podem ser oferecidas como parte da personalização OEM.
Construção de condutas:
• Tubos internos: PTFE
• Reforço: arame de aço ou envoltório de monocola
• Colete exterior: LDPE ou Nylon, resistente ao calor/químicos/UV
Todas as interfaces swagadas ou roscadas de acordo com as especificações, testadas em termos de consistência do curso, resistência linear e capacidade de carga final.
Opções personalizadas para sistemas OEM
Apoiamos a personalização completa para:
• Duração da viagem
• comprimento da caixa do cabo
• Tipos de terminação de extremidades (de rosca, de clevis, de trunnion, de junta de esferas)
• Modos de montagem (parede, painel)
• Optimização da força de tracção (por selecção de filamentos e revestimentos)
Para os desenvolvedores OEM, oferecemos modelos 3D, desenhos de instalação e consultoria de engenharia. Basta nos enviar o seu esquema do sistema.
Padrões de qualidade Phidix
O Blue MaxTM é fabricado de acordo com as estritas normas IATF 16949 e ISO 9001.Cada lote é submetido:
• Ensaios de tracção de carga (0 ′′ 3") sob tensão nominal
• Verificação do coeficiente de atrito e histerese
• Ensaio com sal (até 720h para utilização marítima)
• Simulação de resistência à curvatura (10.000+ ciclos)
