Guia de Configuração do Produto: Personalizando Sua Cabeça de Controle Push-Pull Sem Trava
Escolher a cabeça de controle certa não é apenas sobre o tamanho do cabo ou montagem—é também sobre obter o botão, extremidade de saída, rosca e curso certos para se adequar perfeitamente à interface do seu equipamento.
Na Phidix, entendemos que uma configuração raramente serve para todos. É por isso que nossa série de cabeças de controle sem trava é totalmente modular, oferecendo múltiplos caminhos de personalização para que OEMs, integradores e equipes de manutenção possam encontrar rapidamente uma configuração que se instale de forma limpa e opere com confiança.

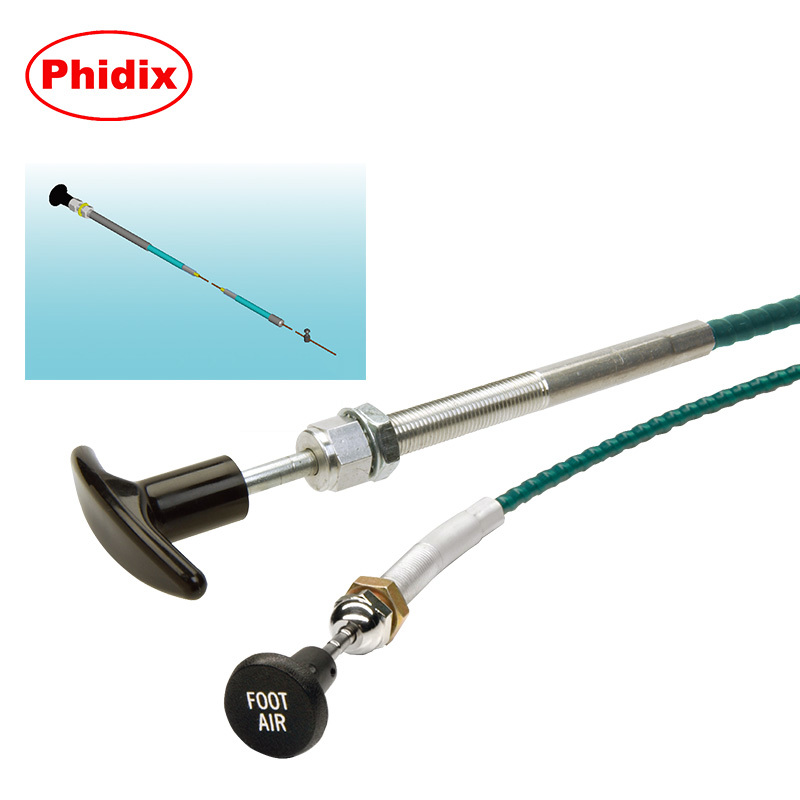

Opções de Botão e Alça
| Estilo |
Descrição |
Uso Típico |
| Alça em T (Simples) |
Compacta e fácil de segurar |
Operações gerais de parada/afogador |
| Alça em T com Marcação |
Versões rotuladas como "STOP", "CHOKE" |
Para controles críticos de segurança |
| Botão Redondo |
Botão estético de baixo perfil |
Espaçamento apertado do painel |
| Punho Ranhurado/Contornado |
Aderência aprimorada para mãos oleosas/com luvas |
Ambientes industriais |
Os botões estão disponíveis em plástico ou metal e podem ser codificados por cores ou gravados sob demanda.
Configurações da Extremidade de Saída
| Tipo |
Descrição |
Adequação da Aplicação |
| Cabeça Giratória Rosqueada |
Oferece comprimento e alinhamento ajustáveis |
Para caminhos apertados ou angulados |
| Cabeça Giratória Ranhurada |
Projetada para montagem com clip/âncora |
Comum em configurações de parada do motor |
| Cabeça Fixa |
Terminação mais simples |
Sistemas de curso curto ou direção fixa |
Cada tipo de saída pode ser combinado com diferentes tamanhos de cabo e interfaces de haste rosqueada.

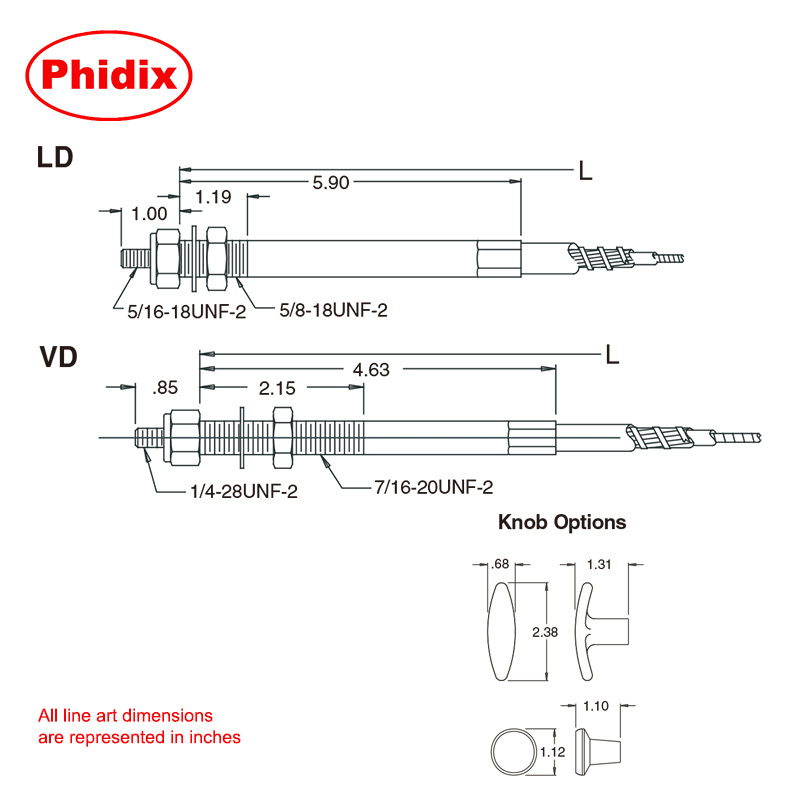

Rosca de Montagem do Painel (Corpo da Cabeça de Controle)
As cabeças de controle Phidix estão disponíveis com:
• 3/8"-24 UNF (rosca padrão para serviço leve)
• 7/16"-20 UNF (para cabeças ligeiramente maiores)
• 5/8"-18 UNF (para painéis de maior resistência ou painéis grosseiros)
Também podemos fornecer buchas ou retentores personalizados para painéis superdimensionados ou instalações irregulares.
Compatibilidade do Tamanho do Cabo
| Tamanho do Cabo |
Uso Pretendido |
| VLD (Serviço Muito Leve) |
Recintos pequenos ou curso curto |
| LD (Serviço Leve) |
Aplicações gerais de painel |
Os tipos de cabo suportados incluem EXT, UTL, e Bristow, dependendo do atrito push-pull e roteamento de dobra desejados.
Personalização do Curso e Deslocamento
As opções de curso padrão variam de 1 a 3 polegadas, mas podem ser adaptadas para:
• Requisitos de válvula ou afogador
• Restrições de espaço do painel
• Considerações ergonômicas para a faixa de tração do operador
Precisa de um curso não padrão? Vamos configurar a cabeça, a haste e a carcaça para combinar.
Dica de Aplicação: Escolhendo a Combinação Certa
Exemplos de configurações:
• Cabo de parada do motor – Alça em T marcada + cabeça giratória ranhurada + haste de aço inoxidável + curso de 3”
• Afogador de painel remoto – Botão redondo + cabeça rosqueada + curso de 2” + cabo VLD
• Caixa de controle compacta – Botão de baixo perfil + cabeça fixa + curso de 1”
Precisa de uma Especificação Visual ou Matriz Personalizada?

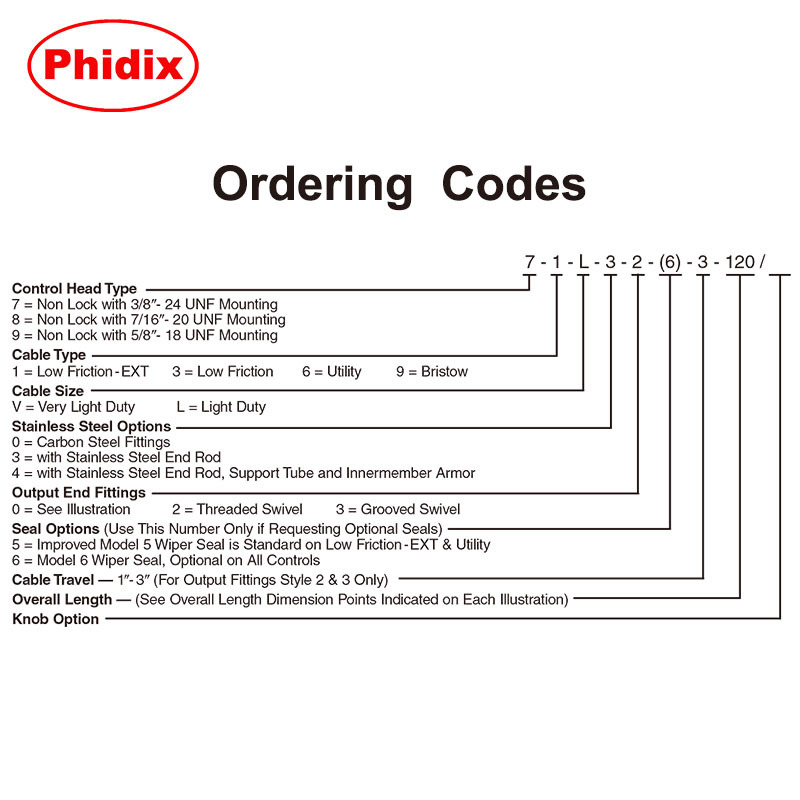

Oferecemos pacotes de desenho e construtores de códigos de pedido para equipes de engenharia que precisam corresponder a restrições específicas de envelope ou substituições legadas.
Saiba mais sobre o produto base aqui: Visão Geral da Cabeça de Controle Sem Trava
Ou Entre em contato conosco com as especificações desejadas do botão, cabo, extremidade e montagem—cuidaremos do resto.
