guia de cabo com trava rotativa vs guia de cabo com botão vs guia de cabo sem trava

Por que o tipo de cabeça de controle importa mais do que você pensa

Ao especificar um cabo de controle push-pull, a maioria dos engenheiros se concentra no curso, no tipo de núcleo ou na extremidade de saída. Mas há uma escolha que determina silenciosamente a segurança do usuário, a estabilidade operacional e a sensação ergonômica:

O mecanismo de travamento da cabeça de controle.

Você deve optar por um Twist-Lock? Um Button Lock? Ou apenas um cabo Non-Lock?

Cada mecanismo serve a um propósito diferente. Neste guia, detalhamos as principais diferenças para que você possa combinar a estrutura certa com sua aplicação - seja para uma TDP, acelerador, válvula hidráulica ou sistema de desligamento do motor.

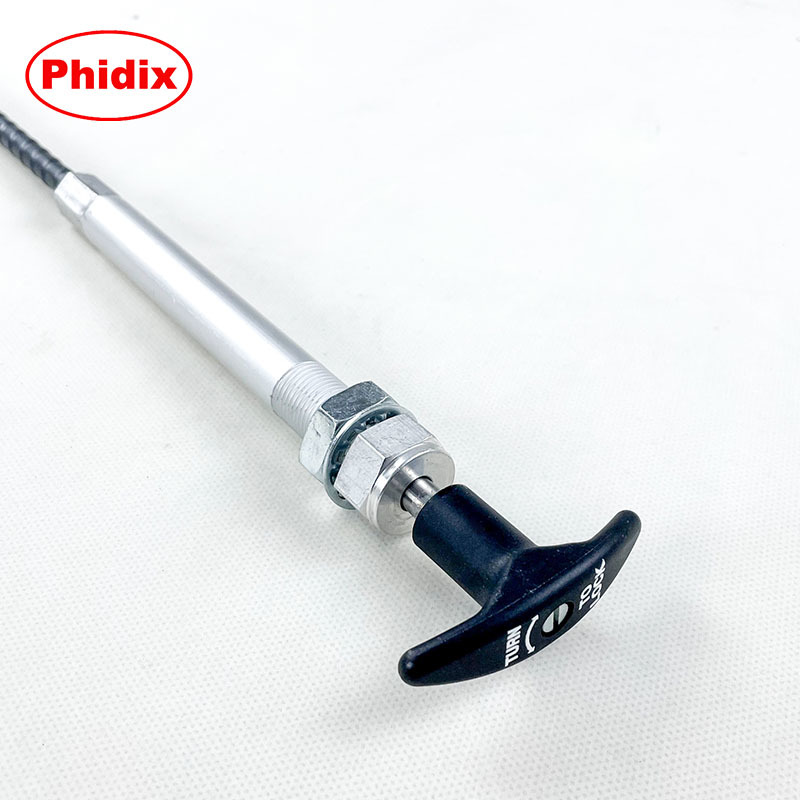

1. Cabeça de controle Twist-Lock: Fixação confiável em sistemas vibratórios

Características principais:

•  Travamento alcançado por um quarto de volta da alça em T

•  Mantém a posição sob vibração, carga mecânica ou inclinação

•  Requer torção manual para destravar - liberação intencional apenas

Melhor usado em:

•  Engate da TDP em veículos agrícolas e industriais

•  Controle do afogador em motores diesel de partida a frio

•  Posicionamento da válvula hidráulica em equipamentos de construção

Prós:

•  Excelente resistência à vibração

•  Feedback tátil fácil

•  Não há necessidade de componentes com mola

Considere: Requer torção manual toda vez - ideal para configurações que permanecem fixas durante a operação.

2. Cabeça de controle Button Lock: Travamento rápido, liberação rápida

Características principais:

•  Botão de pressão engata/desengata o pino de travamento

•  Permite ajuste rápido e religamento

•  Comum em equipamentos pesados e painéis industriais

Melhor usado em:

•  Ajustes repetitivos do acelerador

•  Painéis do console do operador

•  Alavancas do freio de estacionamento

Prós:

•  Ciclos rápidos de travamento/destravamento

•  Ação de detent clara para confirmação

•  Compatível com operação com luvas

Considere: Estrutura um pouco mais complexa; o mecanismo de mola pode se desgastar com o tempo em ambientes agressivos.

3. Cabeça de controle sem travamento: Mais simples, para controle momentâneo

Características principais:

•  Nenhum mecanismo de travamento integrado

•  O controle retorna com base na carga ou atrito

•  Opção mais leve e de menor custo

Melhor usado em:

•  Acionamento temporário (por exemplo, puxar o afogador apenas durante a partida)

•  Ambientes com baixa vibração ou sem necessidade crítica de retenção

Prós:

•  Leve e compacto

•  Econômico para controle de curta duração

Considere: Não é adequado onde a retenção de posição constante é necessária.

Tabela de comparação

Como escolher para o seu sistema

Phidix oferece todos os três - mas Twist-Lock lidera em segurança

Na Phidix, fabricamos todos os três estilos de travamento para atender às diferentes necessidades dos clientes - mas para ambientes que envolvem vibração, controle crítico para a segurança ou aplicações de configuração fixa, nossa equipe de engenharia recomenda consistentemente cabeças de controle Twist-Lock.

Explore a Série de cabos Twist-Lock da Phidix ou entre em contato para configurar sua solução de controle de travamento personalizada.
