Aço de baixo carbono

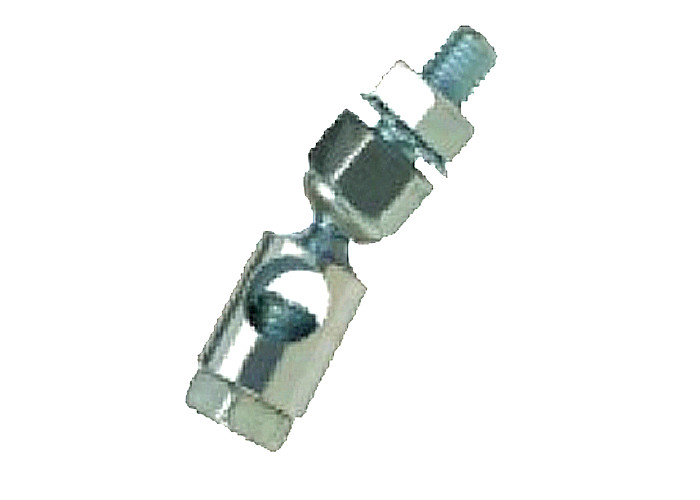

Série de pivô rotativo de controlo de corrente contínua

Descrição do produto

Os giradores de corrente contínua são projetados especificamente para controlar aplicações em que ajustes ilimitados podem ser realizados ao longo de uma haste de ligação.ventilação e ar condicionado, comandos lineares e aplicações industriais leves.
Este produto oferece consoles de desalinhamento em linha que são adequados para aplicações de empurrão.
A sua ampla variedade de tamanhos e estilos estão disponíveis para cada operação desejada e com o uso de um disco de borracha Buna N na instalação, o desempenho elegante e sem ressonância é alcançado.Além disso,, oferece um parafuso de auto-bloqueio endurecido de 5/16" e é compatível com hastes de comando de 1/4" ou 5/1600 de diâmetro.

Características

• Adequado para aplicações de baixa carga, onde é desejado um ajuste infinito ao longo de todo o comprimento da haste de ligação
• Pode ser utilizado com hastes de controlo de diâmetro de 1/4" ou 5/16"
•Tamanho da cabeça: DC ¥.500" rodada
• Parafusos especiais (auto-bloqueáveis e com uma superfície endurecida para resistência ao desgaste) aumentam a resistência
• Avaliação opcional de uma porca integrada e de uma lavadora de bloqueio
•Pode ser utilizado numa ampla gama de temperaturas:-60°F ∼ 250°F (−51°C ∼ 121°C)
• Os conjuntos personalizados podem ser construídos segundo as suas especificações
• Estilo de corrente contínua de acordo com a especificação SAE J490
(DC: Tipo DC, Estilo 1; DH não cumpre as especificações J490)

Aplicações

Numerosas aplicações de transferência de movimento mecânico de baixa carga onde é desejado ajuste infinito, incluindo:
• Ar condicionado
• Controles lineares
• Aplicações na indústria leve

Parafuso de auto-bloqueio

•Aço com baixo teor de carbono,tratado termicamente

• Revestidos com zinco, tratados com cromato claro

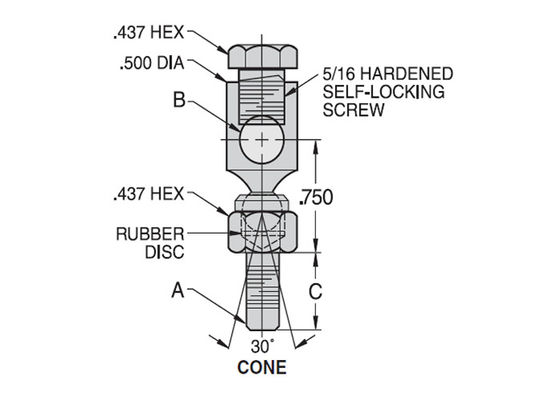

Parâmetros técnicos

Notas do gráfico:

1Os giradores podem ser utilizados com hastes de controlo de diâmetro de 1/4" ou 5/16"
2. A articulação giratória DH está disponível com uma porca integrada e uma lavadora de bloqueio para facilitar a montagem.Especificar adicionando "N" ao sufixo.Exemplo: DC1005FN

Materiais

Cabeça e base da articulação da bola
• Aço de baixo carbono
• Revestidos com zinco, tratados com cromato claro
• Disco de borracha Buna N (fornece funcionamento sem vibrações)
Parafuso de auto-bloqueio
• Aço com baixo teor de carbono, tratado termicamente
• Revestidos com zinco, tratados com cromato claro

Embalagem e transporte

Códigos de encomenda UNF Threads
Função ∆ Tamanho ∆ 1⁄4
Opções de saída (clampada de parede)
Viagem (pulgadas) 3
Comprimento do cabo ( polegadas) XXX
Códigos de encomenda
Função ️ Tamanho ️ M6
Opções de saída (clampada de parede)
Viagem (mm) ¢ 75
Comprimento do cabo (mm) ¢ XXX

Perguntas frequentes

P: Qual é a marca dos cabos de controlo?

R: A marca dos cabos de controlo é PHIDIX.

P: Qual é o número de modelo dos cabos de controlo?

R: O número de modelo dos cabos de controlo é PHIDIX.

P: Onde são fabricados os cabos de controlo?

R: Os cabos de controlo são fabricados em Xangai.

P: Quais são as especificações dos cabos de controlo?

R: Contacte-nos para as especificações dos cabos de controlo.
