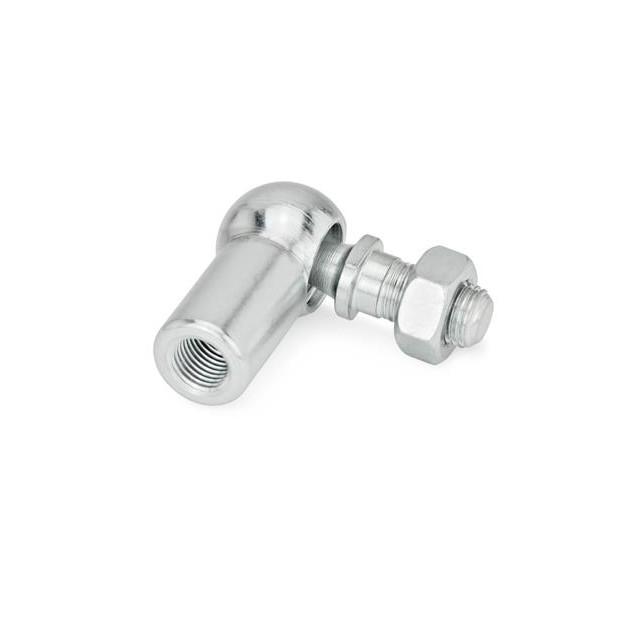

Os enlaces rosqueados da junção de bola consistem em um soquete de bola e em um pino de encaixe
[Descrição do produto]
Os enlaces rosqueados da junção de bola consistem em um soquete de bola e em um pino de encaixe.
O ângulo do giro para o tipo com correia de segurança (tipos CS) é 15°, sem correia de segurança (tipos C) é 18°.
Durante o conjunto, o soquete de bola é empurrado sobre o anel instantâneo, que atua como um retentor. Se os forceis de retenção não suficientes, a conexão do soquete de bola/pino de encaixe podem ser fixados pela correia de segurança, que pode facilmente ser cabida.
Para proteger os enlaces rosqueados da junção de bola contra a contaminação, os tampões de poeira podem ser usados.
A porca de hexágono é parte dos enlaces rosqueados da junção de bola com parafuso prisioneiro rosqueado.
[Revestimento protetor]
O pino do corpo e do encaixe zinca chapeado e passivated; o pino de encaixe de-embrittled. O conjunto é lubrificado.
[Tipo]
| C | Com parafuso prisioneiro rosqueado, sem correia de segurança |
| CS | Com parafuso prisioneiro rosqueado, com correia de segurança |
[Especificação]
| Abrigo e parafuso prisioneiro rosqueado | Bola |
| Aço | Aço |
| • Classe de propriedade 5 | • Endurecido |
| • Zinque o revestimento passivated chapeado, incolor | • Soquete de bola lubrificado |
[Dimensões dentro: Métrica]
| d1 | d2 | d3 | d5 | d6 | l1 | l3 | l4 | t | A/F | Mínimo. | |
| H9/h9 | Linha do assistente | Linha da mão esquerda | Linha | mínimo. | força da tração-fora | ||||||
| 8 | M 5 | M 5L | M 5 | 8 | 12,8 | 10 | 8,5 | 22 | 10,5 | 7 | 6,74 lbf (30 N) |
| 10 | M 6 | M 6L | M 6 | 10 | 14,8 | 12,5 | 10,5 | 25 | 11,5 | 8 | 8,99 lbf (40 N) |
| 13 | M 8 | M 8L | M 8 | 13 | 19,3 | 16,5 | 12 | 30 | 14 | 11 | 13,49 lbf (60 N) |
| 16 | M 10 | M 10L | M 10 | 16 | 24 | 20 | 15 | 35 | 15,5 | 13 | 17,98 lbf (80 N) |
| 16 | M 12 | M 12L | M 12 | 16 | 24 | 20 | 15 | 35 | 15,5 | 13 | 17,98 lbf (80 N) |
| 19 | M 14F | M 14FL | M 14 x 1,5 | 22 | 30 | 28 | 19,5 | 45 | 21,5 | 16 | 22,48 lbf (100 N) |

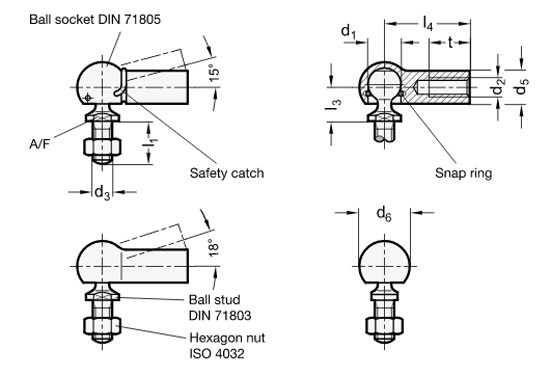

[Desenho]
