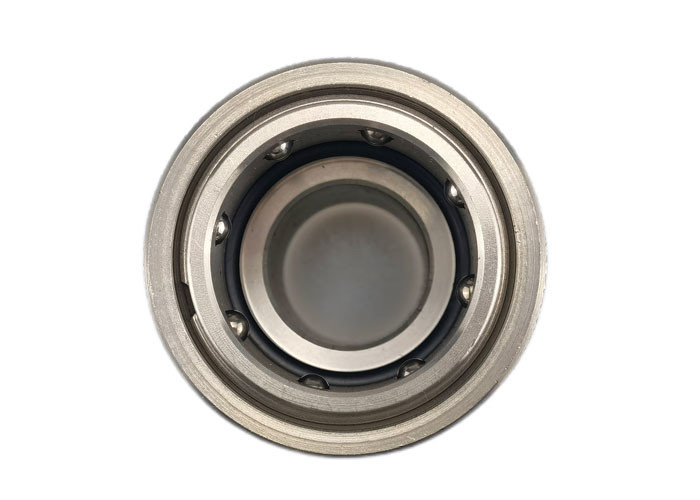

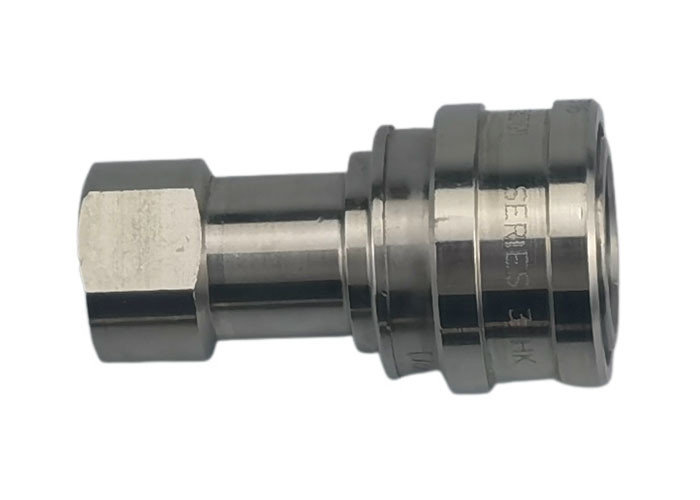

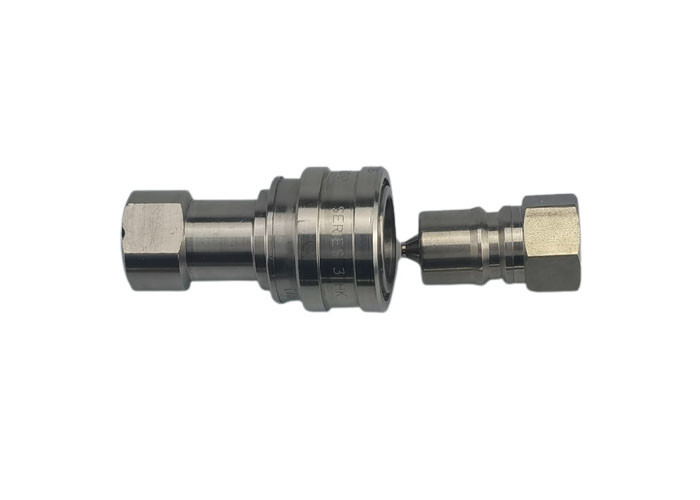

NPT 0,5 polegadas acelerador hidráulico de aço inoxidável

1/2" CB-1 Série de aço inoxidável 316 acoplamento rápido hidráulico de tipo fechado

Como funcionam os acopladores rápidos hidráulicos?

Características

1. As válvulas de poppet abrem automaticamente quando acopladas dentro da pressão de trabalho nominal para manter o fluxo rapidamente.
2. As partes críticas são endurecidas para durabilidade.
3. Compatível com a série PARKER 60, a série FASTER HNV, a série AEROQUIP FD45 e a série HANSEN HK.

CB-SPL-1FG/ CB-SPM-1FG são utilizados em equipamentos de construção, aplicações hidráulicas.Estes acoplamentos de duplo desligamento podem ser encontrados em qualquer lugar que as linhas de transferência de fluidos precisam ser conectadas e desconectadas para operação ou manutenção de equipamentos, e uma perda de líquido é indesejável.

Materiais padrão

• Brass, aço zincado, aço inoxidável
• Selo: NBR, Viton, EPDM

1. Tamanho do corpo	Partenho.	Fios	A	B	Através dos Planaltos
   1/8"	CB-S1S-1FG	1/8-27	1.91	0.98	0.56
   1/8"	CB-S1S-1FN	1/8-27	1.91	0.98	0.56
   1/4"	CB-S2S-1FG	1/4-19	2.26	1.17	0.75
   1/4"	CB-S2S-1FN	1/4 a 18	2.26	1.17	0.75
   3/8"	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
   3/8"	CB-S3S-1FN	3/8-18	2.56	1.42	0.88
   1/2"	CB-S4S-1FG	1 a 2 de 14	2.96	1.86	1.13
   1/2"	CB-S4S-1FN	1 a 2 de 14	2.96	1.86	1.13
   3/4"	CB-S6S-1FG	3/4-14	3.48	2.22	1.31
   3/4"	CB-S6S-1FN	3/4-14	3.48	2.22	1.31
   1 "	CB-S8S-1FG	1 a 11	4.13	2.61	1.75
   1 "	CB-S8S-1FN	1 a 11	4.13	2.61	1.75



   Tamanho do corpo	Partenho.	Fios	C	D	E	HEX
   1/8"	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/8"	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/4"	CB-P2S-1FG	1/4-19	1.52	0.87	0.56	0.75
   1/4"	CB-P2S-1FN	1/4 a 18	1.52	0.87	0.56	0.75
   3/8"	CB-P3S-1FG	3/8-19	1.76	1.01	0.61	0.88
   3/8"	CB-P3S-1FN	3/8-18	1.76	1.01	0.61	0.88
   1/2"	CB-P4S-1FG	1 a 2 de 14	2.03	1.30	0.76	1.13
   1/2"	CB-P4S-1FN	1 a 2 de 14	2.03	1.30	0.76	1.13
   3/4"	CB-P6S-1FG	3/4-14	2.36	1.52	0.71	1.31
   3/4"	CB-P6S-1FN	3/4-14	2.36	1.52	0.71	1.31
   1 "	CB-P8S-1FG	1 a 11	2.85	1.88	0.97	1.63
   1 "	CB-P8S-1FN	1 a 11	2.85	1.88	0.97	1.63
