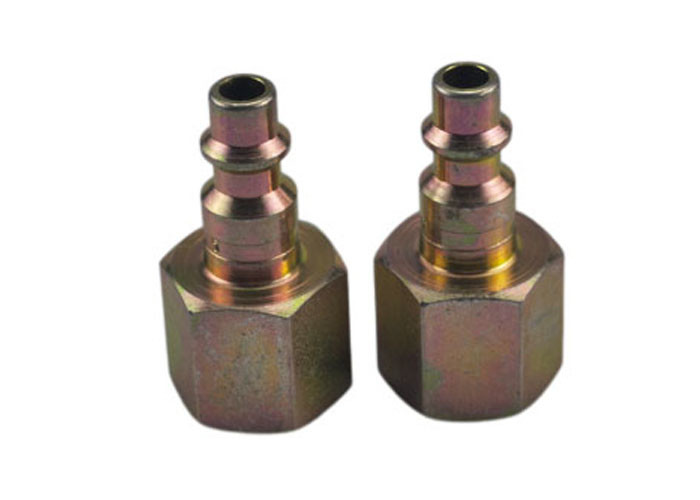

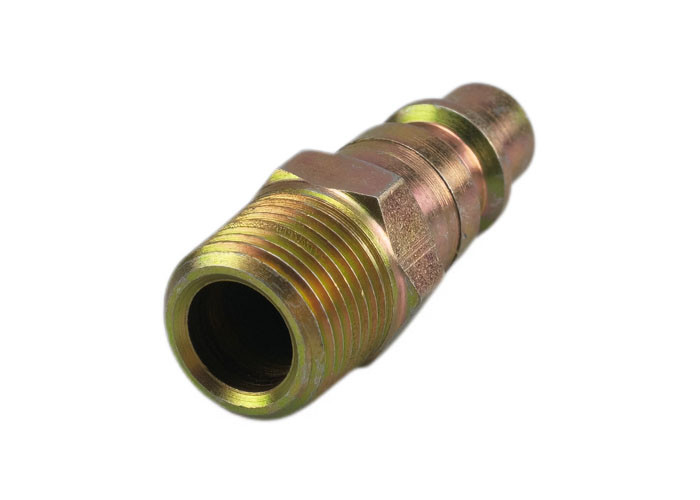

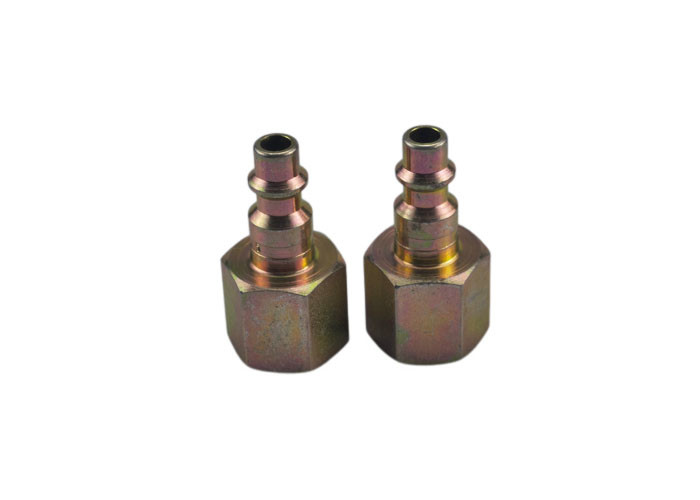

Conexão rápida com rosca
Os acoplamentos com diâmetros nominais superiores a 25 mm são concebidos e fabricados em conformidade com as disposições do módulo D1 da Directiva 97/23/CE relativa aos equipamentos sob pressão.Não devem ser utilizados para transportar gases voláteis.
Os acoplamentos da série CB-5 com diâmetros nominais até 25 mm são concebidos e fabricados em conformidade com o artigo 3.o, n.o 3, da Directiva 97/23/CE relativa aos equipamentos sob pressão.
Aplicações
Todas as aplicações industriais e graves.Obras públicas, offshore, equipamento de elevação, sistemas sujeitos a cargas mecânicas pesadas, altas pressões
Materiais padrão
Características
| Tamanho do corpo | Partenho. | Fios | A | B | HEX |
| 1/4" | CB-S2S-5FN | 1/4 a 18 | 53 | 35 | 19 |
| 1/4" | CB-S2S-5FG | 1/4-19 | 53 | 35 | 19 |
| 3/8" | CB-S3S-5FN | 3/8-18 | 65 | 38 | 23 |
| 3/8" | CB-S3S-5FG | 3/8-19 | 65 | 38 | 23 |
| 1/2" | CB-S4S-5FN | 1 a 2 de 14 | 74 | 45 | 27 |
| 1/2" | CB-S4S-5FG | 1 a 2 de 14 | 74 | 45 | 27 |
| 3/4" | CB-S6S-5FN | 3/4-14 | 91 | 55 | 35 |
| 3/4" | CB-S6S-5FG | 3/4-14 | 91 | 55 | 35 |
| 1 " | CB-S8S-5FN | 1-11 1/2 | 103 | 69 | 41 |
| 1 " | CB-S8S-5FG | 1 a 11 | 103 | 69 | 41 |
| Tamanho do corpo | Partenho. | Fios | C | D | HEX |
| 1/4" | CB-P2S-5FN | 1/4 a 18 | 35 | 15 | 19 |
| 1/4" | CB-P2S-5FG | 1/4-19 | 35 | 15 | 19 |
| 3/8" | CB-P3S-5FN | 3/8-18 | 42 | 19 | 23 |
| 3/8" | CB-P3S-5FG | 3/8-19 | 42 | 19 | 23 |
| 1/2" | CB-P4S-5FN | 1 a 2 de 14 | 50 | 22 | 27 |
| 1/2" | CB-P4S-5FG | 1 a 2 de 14 | 50 | 22 | 27 |
| 3/4" | CB-P6S-5FN | 3/4-14 | 63 | 29 | 35 |
| 3/4" | CB-P6S-5FG | 3/4-14 | 63 | 29 | 35 |
| 1 " | CB-P8S-5FN | 1-11 1/2 | 71 | 36 | 41 |
| 1 " | CB-P8S-5FG | 1 a 11 | 71 | 36 | 41 |
